ระวัง…!!!…หาค่า Heat Input (ฮีตอินพุต)…AWS กับ CSWIP
ใครถูกผิด…???
Heat Input (ฮีตอินพุต) เป็นตัวแทนบอกเราว่า…ปริมาณความร้อนเข้าไปในแนวเชื่อมมาก…น้อย…เพียงใด…ซึ่งจะส่งผลต่อสมบัติของรอยเชื่อม และ HAZ เช่น ค่าความแข็ง และความต้านทานแรงดึง เป็นต้น
.
.
.
Heat input ตาม AWS (สมาคมการเชื่อมอเมริกา) ถูกใช้ในมาตรฐานอเมริกาต่างๆ เช่น AWS D 1.1, ASME Section IX, API 1104 เป็นต้น
.
เค้าจะคำนวณจาก
.
Heat input AWS = [แรงดัน (Volts) x กระแสไฟ(Amps) / ความเร็วเชื่อม] x (60/1000)
หน่วยออกมาเป็น
kJ/in ถ้าความเร็วเชื่อมเป็น in/min (นิ้วต่อนาที)
kJ/cm ถ้าความเร็วเชื่อมเป็น cm/min (เซนติเมตรต่อนาที)
kJ = kilojoules (กิโลจูล)
.
.
.
.
!!!!!…ขณะที่ในฝั่งยุโรป หรือ CSWIP จะคิดตามมาตรฐาน EN 1011-1…..คือ…
.
.
ค่า Heat input จาก AWS จะกลายเป็นค่า Arc energy (พลังงานการอาร์ค)..ไปนะครับ….คือ….
.
.
Arc energy (kJ/mm)= (แรงดัน(Volts)x กระแสไฟ(Amps))/(ความเร็วเชื่อม (mm/s)x1000)
.
.
หน่วยออกมาเป็น kJ/mm เท่านั้น….
.
.
ไปต่อ…
.
.
.
จะเป็นฮีตอินพุตได้…. ก้อต่อเมื่อเอาไปคูณสิ่งที่เรียกว่า “thermal efficiency factor(k)” (ตัวแปรประสิทธิภาพทางความร้อน)….
.
.
ค่านี้ได้จากการทดลองทางวิศวกรรมในห้องแล็ปมานะครับ…. ง่ายๆคือ ในแต่ละกระบวนการเชื่อมต่างๆ…..แม้จะปรับตั้งกระแสไฟ แรงดัน และความเร็วเชื่อมเหมือนกันก้อตาม…..แต่พลังงานความร้อนที่เข้าสู่แนวเชื่อมจริงจะไม่เท่ากัน…..เนื่องจากการสูญเสียระหว่างการอาร์คนะ….
.
เช่น การเชื่อมใต้ฟลักซ์ (SAW) เค้าให้ค่า K นี้ เท่ากับ 1.0….ง่ายๆคือไม่มีการสูญเสียเลย….หรือน้อยสุดๆ..
..เนื่องจากกระบวนการนี้มีฟลักซ์ปกคลุมการอาร์คตลอดขณะเชื่อมจึงคล้ายๆกับฉนวนกัน….ความร้อนจึงไม่ไปไหนครับ….
.
ขณะที่การเชื่อม GTAW หรือ TIG มีค่า K เท่ากับ 0.6 …..ง่ายๆคือ ปรับตั้งกระแสไฟ แรงดัน และความเร็วเชื่อม เหมือนกับการเชื่อมใต้ฟลักซ์ (SAW)เลย..
.
.
…แต่ความร้อนที่เข้าไปในแนวเชื่อมเหลือแค่ 60 % เท่านั้น….ก้อมาจาก TIG ใช้ Argon gas ไหลปกคลุม….ความร้อนจากการอาร์คจึงสูญเสียไปกับการไหลของแก๊สส่วนหนึ่ง+การแผ่รังสีและอื่นๆ…..
.
สรุปค่าฮีตอินพุต CSWIP จะคิดตามมาตรฐาน EN 1011-1
.
.
Heat input EN 1011-1= Arc energy x thermal efficiency factor(k)ยังงัยลองดูที่ ตารางสรุปนะครับ…จะเข้าใจง่ายขึ้น
.
.
.
ตัวอย่าง?.
.
…เชื่อมด้วย TIG ใช้ กระแส = 150 A แรงดัน = 13 V ความเร็วเชื่อม 1.5 mm/s Heat Input ระหว่าง ==> AWS และ CSWIP ใครได้ค่ามากกว่ากันครับ……

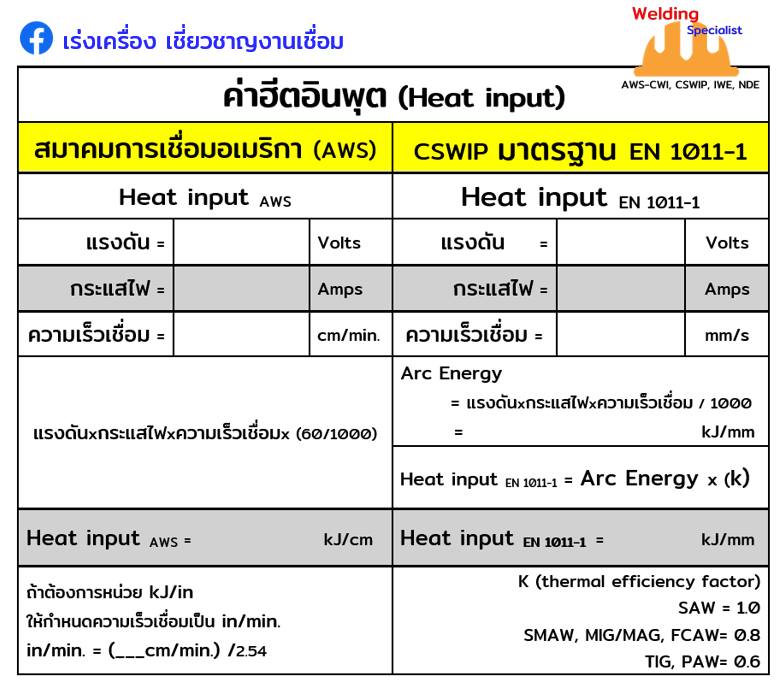

ตารางสรุปหาค่า Heat Input ให้เข้าใจง่ายขึ้นครับ…
